Задача
Проверить, соответствует ли смонтированная система вентиляции проектной документации, и оценить герметичность и надёжность монтажа.
Что сделали
- Изучили проект: схему системы и требования к материалу воздуховодов.
- Осмотрели воздуховоды над подвесным потолком, места установки решёток и узлы подключения оборудования.
- Сверили фактическое положение вентиляционных решёток с проектным.
Что выявили

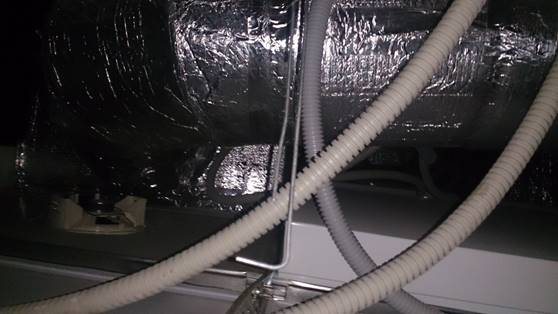

- По проекту воздуховоды выполняются из оцинкованной тонколистовой стали, фактически большое количество воздуховодов смонтировано гофрированной трубой.
- Гофра снижает скорость потока, шумит, хуже изолирует звук и требует регулярного обслуживания.
- Расположение решёток отличается от проектного.

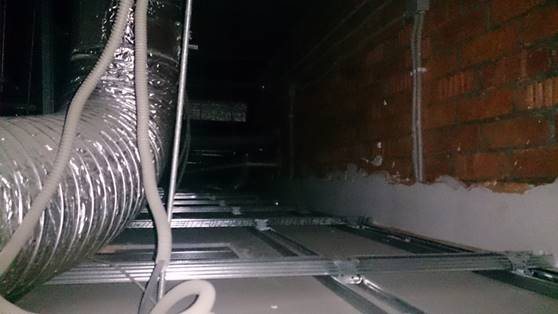

- Воздуховоды лежат на элементах крепления подвесного потолка без собственных креплений — это грозит деформацией потолка и противоречит требованиям пожарной безопасности.
- Вытяжной зонт к системе вытяжки фактически отключён.
- Соединения воздуховодов выполнены монтажной лентой, герметичность стыков отсутствует.
Вывод
Монтаж выполнен с отступлениями от проекта. Рекомендовано заменить гофрированные участки на стальные воздуховоды, закрепить их на собственных подвесах, герметизировать соединения, подключить зонт и провести испытания системы на герметичность.

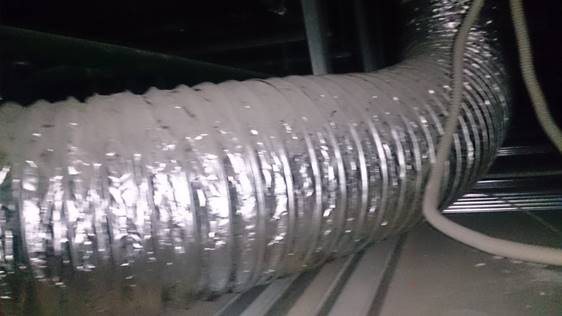

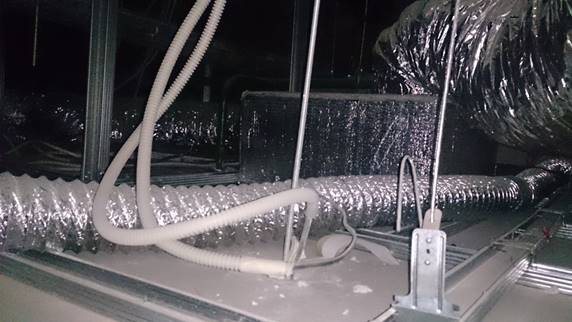

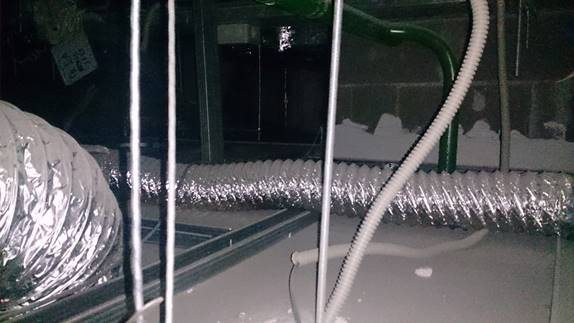

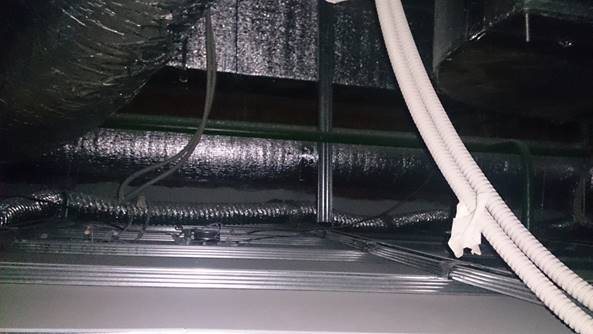

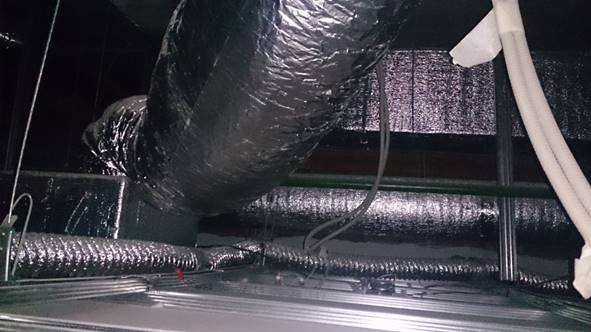

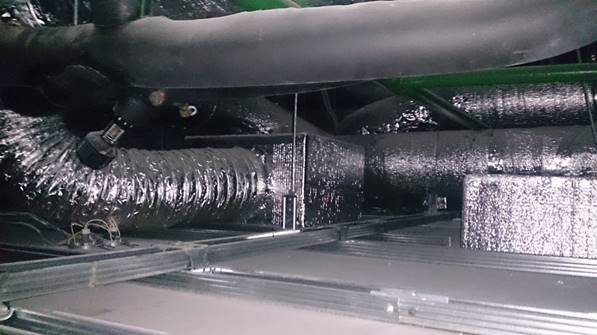

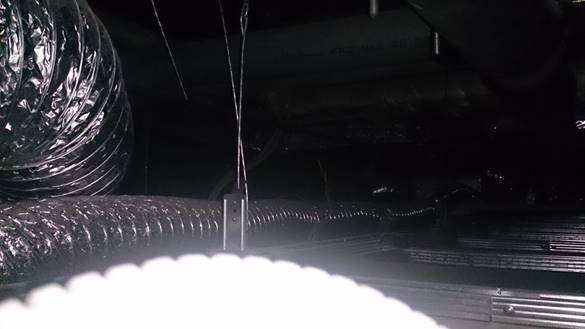

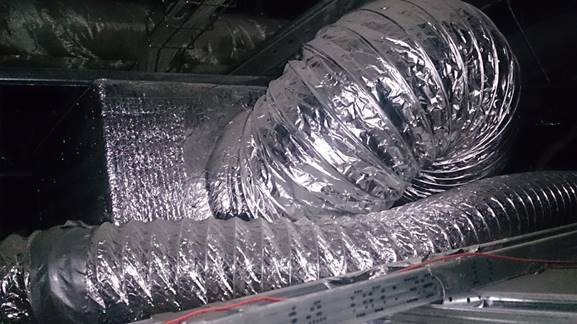

Фото с объекта
