Обследование инженерных систем

Инженерные системы и конструкции

Инженерные системы и несущие конструкции здания связаны теснее, чем кажется. Протекающий стояк годами мочит перекрытие, и арматура в плите ржавеет. Канализация с обратным уклоном подтапливает подвал и размывает грунт под фундаментом. Вентиляция, которая работает плохо, оставляет влагу в помещениях бассейна, кухни или ванной, и деревянные конструкции кровли начинают гнить. Водосток, сбрасывающий воду прямо к цоколю, размывает основание и подмывает отмостку.

Поэтому мы смотрим на инженерные системы глазами инженера-конструктора: проверяем качество монтажа и соответствие проекту, а заодно выясняем, как авария или ошибка повлияли на стены, перекрытия, фундаменты. В заключении — и причина неисправности, и последствия для конструкций, и рекомендации по ремонту того и другого.

Направления

Когда нужно обследование

• Залив или авария. Нужно установить причину: дефект изделия, ошибка монтажа, скачок давления, действия соседей или управляющей компании. От этого зависит, кто возмещает ущерб.
• Приёмка работ. Подрядчик смонтировал систему, а заказчик сомневается в качестве или в соответствии проекту.
• Спор по объёму и стоимости. В актах — одни материалы и объёмы, на объекте — другие.
• Перед покупкой. Покупателю важно знать состояние систем дома или здания до сделки.
• Реконструкция. Нужно оценить, какие системы можно сохранить, а какие придётся менять.
• Последствия для конструкций. Сырость в подвале, гниль кровли, разрушение цоколя — и вопрос, какая система виновата.

Отопление и тепловые узлы

Что проверяем

В тепловых узлах и котельных смотрим соответствие схемы проекту, состояние запорной и регулирующей арматуры, приборы учёта и контроля, изоляцию трубопроводов, следы протечек и коррозии. Для наружных тепловых сетей сверяем фактически выполненные работы с актами: длину и диаметр трубопроводов, тип изоляции, камеры и компенсаторы. В нашем архиве — объект, где часть работ и материалов по тепловым сетям, предъявленных к оплате, на месте подтвердить было нельзя.

В частных домах типичная зона риска — котельная. Резьбовые соединения без должной герметизации подтекают, металл ржавеет, расширительный бак подобран без расчёта. Протечки в котельной на первом этаже или в подвале со временем повреждают пол, стены и перекрытие. Мы фиксируем дефекты монтажа и их последствия, оцениваем, нужно ли менять отдельные узлы или всю обвязку.

Водоснабжение и канализация

Заливы — самая частая причина обращений по инженерным системам. Разрыв фитинга, полотенцесушителя, гибкой подводки или стояка приводит к ущербу у себя и у соседей снизу, а иногда — на несколько этажей вниз. Чтобы понять, кто отвечает, нужно установить причину: брак изделия, ошибка монтажа, скачок давления в сети, износ. Мы осматриваем разрушенный элемент, место установки, схему подключения и параметры сети, а при необходимости передаём изделие на исследование.

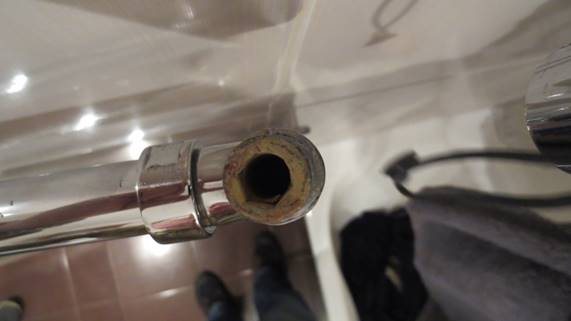

В нашем архиве — квартира, где в ванной разорвало полотенцесушитель, и вода дошла до помещения на первом этаже. Обследование показало, что прибор установлен с нарушениями: без муфт, с отводом меньшего диаметра, держался фактически на резьбе, и при скачке давления в стояке разорвало втулку. Подробно о водопроводе, канализации и ливнёвке — на странице водоснабжения и канализации.

Вентиляция

Сверка с проектом

Системы вентиляции часто монтируют с отступлениями от проекта: гибкие гофрированные воздуховоды вместо жёстких оцинкованных, решётки в других местах, воздуховоды без креплений, опирающиеся на подвесной потолок, стыки без герметизации. Снаружи всё выглядит прилично, а система плохо удаляет воздух и шумит. Мы вскрываем подвесной потолок в нескольких точках, сравниваем трассы и сечения с проектом, проверяем крепления, стыки, клапаны и решётки, при необходимости замеряем скорость воздуха анемометром.

Два кейса в архиве — офисное помещение и столовая бизнес-центра — показывают типичную картину: большая часть воздуховодов выполнена гофрой, решётки стоят мимо проектных мест, воздуховоды перекручены и опираются на потолок, а в столовой ещё и касаются оголённых проводов. Подробнее — на странице вентиляции.

Дымоходы и водостоки

Отдельные элементы, которые напрямую разрушают конструкции, — дымоходы и водостоки. Кирпичная дымовая труба на кровле с выкрошенными швами и ржавым фартуком пропускает воду в чердак и стропила. Водосточная труба, сбрасывающая воду к цоколю, размывает отмостку и замачивает фундамент. Такие дефекты мы фиксируем при любом обследовании дома и включаем в рекомендации. Ремонт водостока или фартука дымохода стоит недорого, а вот последствия многолетнего замачивания — гнилые стропила, размытая отмостка, сырой подвал — обходятся владельцу в разы дороже.

Системы многоквартирного дома

В многоквартирном доме инженерные системы делятся на общее имущество и внутриквартирное оборудование, и граница между ними определяет, кто отвечает за аварию. Стояки до первого запорного устройства, тепловой узел, общедомовая канализация и вентиляционные каналы — зона управляющей организации. Разводка после крана, полотенцесушитель с собственной запорной арматурой, смеситель и подводки — зона собственника квартиры. Поэтому в заключении по заливу мы точно указываем, где именно произошло разрушение и к какой части системы относится этот элемент.

Для управляющих компаний и ТСЖ мы обследуем общедомовые системы перед капремонтом: состояние стояков и лежаков в подвале, теплового узла, канализационных выпусков, вентиляционных шахт на чердаке и кровле. Протечки в подвале часто совпадают с зонами, где замачивается основание и разрушаются фундаментные стены, — это мы фиксируем одновременно, чтобы капремонт сетей и конструкций шёл по одной программе.

Инженерные системы перед покупкой

Покупатель дома или коммерческого здания обычно оценивает конструкции и отделку, а системы смотрит мельком. Между тем замена водопровода, канализации или отопления — одна из самых затратных статей после сделки. Мы проверяем материалы и возраст трубопроводов, следы протечек и ремонтов, работу котельной или теплового узла, состояние выпусков канализации, наличие и работу вентиляции, водоотвод с кровли. В заключении — что работает исправно, что потребует ремонта в ближайшее время и какие последствия протечек уже видны на конструкциях.

Спор с подрядчиком по монтажу

Когда подрядчик сдал систему, а заказчик сомневается в качестве или в объёмах, нужен документ с измерениями. Мы сопоставляем смонтированную систему с проектом и актами по каждой позиции: трассы, длины, диаметры, материалы, оборудование, крепления, изоляцию. Выявленные отступления фиксируем с фото и привязкой к планам, а при необходимости считаем объёмы фактически выполненных работ. Такое заключение помогает договориться о переделке или пересчёте стоимости, а при неудаче — служит доказательством в суде.

Что входит в обследование

Как выбрать объём обследования

Объём зависит от вопроса. Если нужна причина конкретной аварии, достаточно обследовать место разрушения, участок системы до ближайших запорных устройств и помещения, которые пострадали. Если нужна оценка качества монтажа по договору, обследуем систему целиком или выборочно по согласованному перечню помещений и узлов. Если вопрос касается состояния здания в целом — перед покупкой, капремонтом или реконструкцией, — смотрим все системы вместе с конструкциями, потому что именно на стыке систем и конструкций прячутся самые дорогие проблемы.

На первом звонке инженер уточнит задачу, попросит прислать фото и документы и предложит минимальный объём, который даст ответ. Если в ходе осмотра выяснится, что причина лежит дальше, — например, протечка на верхнем этаже связана со стояком в подвале, — согласуем расширение работ до того, как их выполнить.

Инструменты

Используем тепловизор для поиска скрытых протечек и трасс труб, влагомер МГ4Б для оценки замачивания конструкций, лазерный дальномер Leica Disto и уровень для обмеров и уклонов, анемометр для вентиляции и фонарь для осмотра за коробами и потолками. Вскрытия коробов и потолков выполняем точечно, по согласованию с заказчиком.

Примеры с объектов

Порядок работы

1. 01ЗадачаЧто случилось и какой ответ нужен: причина аварии, качество монтажа, объём работ, состояние перед сделкой.
2. 02ДокументыПроект, исполнительные схемы, акты, паспорта оборудования, фото аварии.
3. 03ВыездОсмотр систем, вскрытия коробов и потолков, замеры, тепловизор, фото.
4. 04АнализСравнение с проектом и нормами, разбор причины аварии, оценка влияния на конструкции.
5. 05ЗаключениеДефекты, причины, ответы на вопросы, рекомендации по ремонту.

Как сохранить доказательства после аварии

После залива важно правильно зафиксировать обстановку. Сделайте фото и видео места разрыва до ремонта, сохраните лопнувший фитинг, подводку или полотенцесушитель, получите акт управляющей компании с указанием причины. Устранять аварию можно и нужно, но разрушенный элемент лучше передать эксперту целиком. Чем раньше инженер увидит место аварии, тем точнее будет вывод о причине и тем проще будет спор о возмещении ущерба.
