Обследование спортивных и детских площадок

Когда заказывают обследование площадки

Площадки для детей и спорта строят по государственным и муниципальным контрактам, для жилых комплексов, школ и парков. Их принимают быстро, а дефекты проявляются через сезон: покрытие отслаивается и протирается, в швах растёт трава, газон проседает, у стоек оборудования появляется ржавчина. Тогда заказчику нужен независимый документ, чтобы предъявить претензию, отказаться от оплаты некачественных работ или ответить на вопросы суда. Типичные поводы:

• приёмка площадки у подрядчика по контракту;
• дефекты в гарантийный срок — отслоение, выбоины, лужи, просадки;
• спор об объёмах и толщине покрытия по договору и актам;
• судебная экспертиза по иску заказчика или подрядчика;
• проверка безопасности оборудования и его оснований перед открытием или после жалоб жителей;
• деформации полов спортзала — вздутие паркета, щели, провалы.

Резиновые и наливные покрытия

Что проверяем

Наливное покрытие обычно состоит из двух слоёв: нижнего из резиновой крошки на полиуретановом связующем и финишного цветного слоя, часто из ЭПДМ. Толщина каждого слоя задаётся договором и проектом и определяет и безопасность, и цену. Мы вырезаем образцы в нескольких зонах, меряем толщину слоёв, оцениваем сцепление с основанием и между слоями, плотность и однородность. Отдельно смотрим основание: асфальт, бетон или щебень, его ровность и водоотвод.

Типичные дефекты

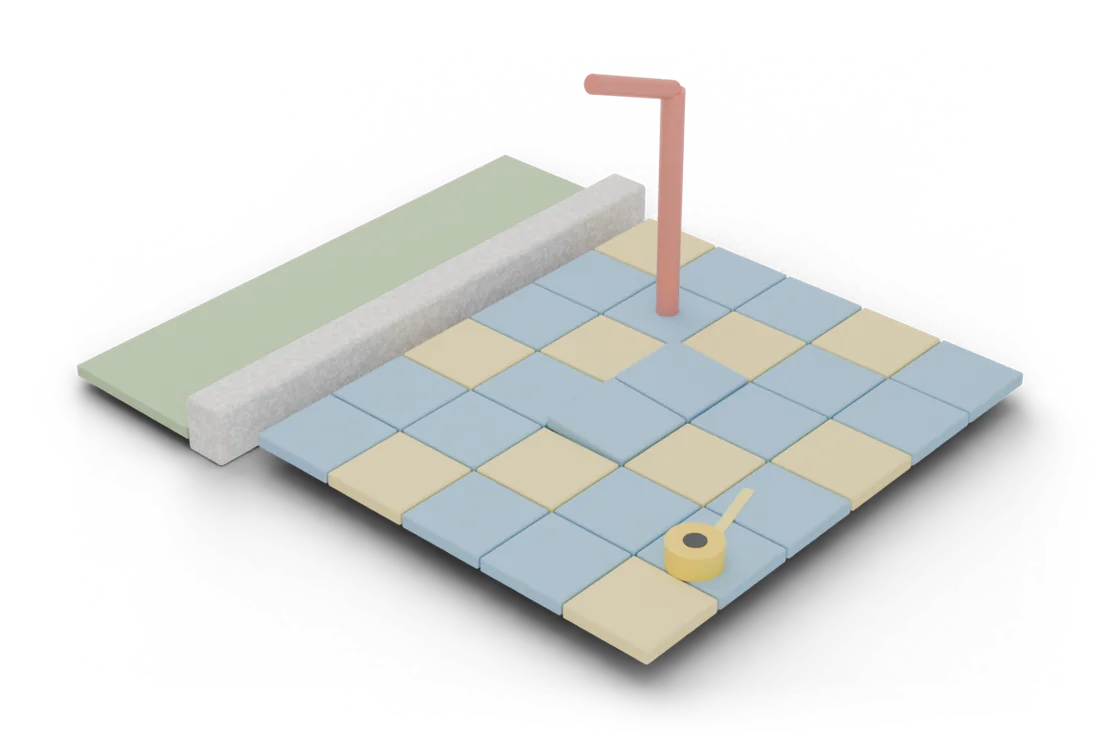

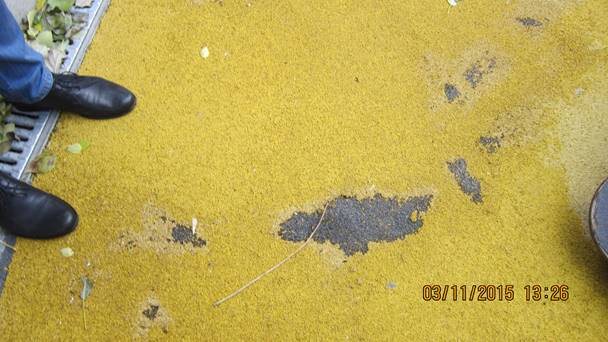

Протёртости и выбоины в местах высокой нагрузки — под качелями, у горок, на входах. Отслоение финишного слоя из-за плохой подготовки основания или нарушения пропорций связующего. Раскрытие швов между захватками. Лужи из-за отсутствия уклонов. Трава в швах — признак слабого основания без геотекстиля. Толщина слоёв меньше договорной — самый частый предмет спора об оплате.

Искусственный газон и футбольные поля

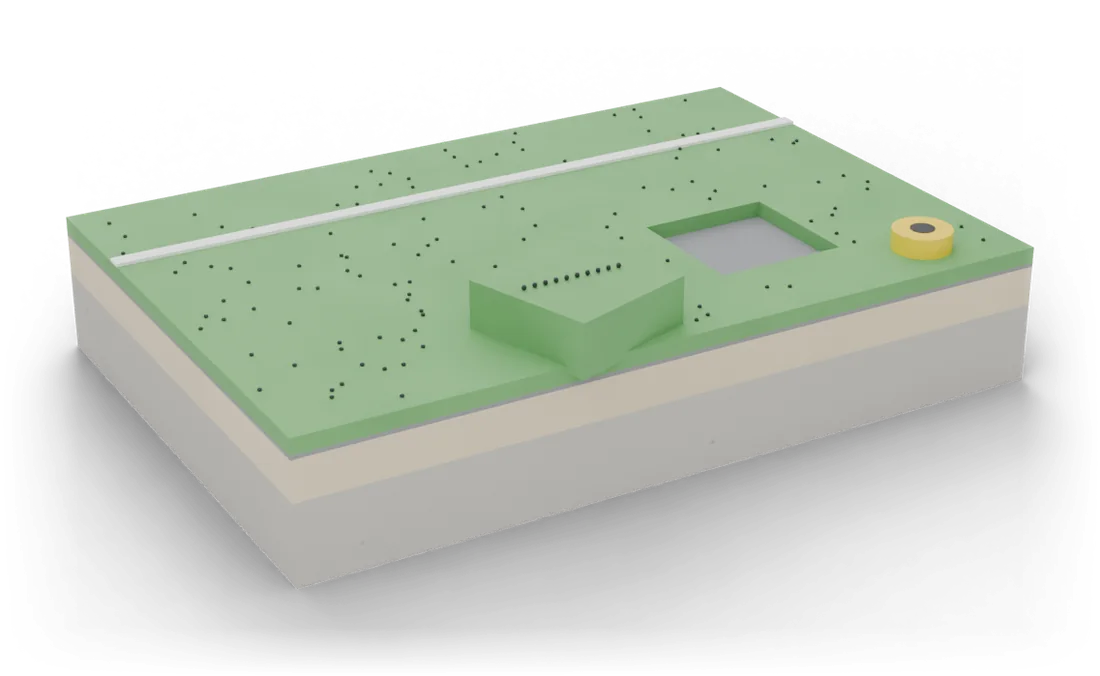

У мини-футбольных полей и спортивных площадок с газоном главное — основание. Если щебёночный и песчаный слои уложены тоньше проекта, без уплотнения или без геотекстиля, поле проседает волнами, в низинах стоит вода, газон рвётся по швам. Мы вскрываем покрытие в нескольких точках, меряем толщину слоёв основания, проверяем уклоны и дренаж, высоту ворса и заполнение песком и крошкой, качество клеевых швов и разметки.

Оборудование и его основания

Оборудование площадки — горки, качели, карусели, спортивные комплексы — поставляют с паспортами, где указаны требования к монтажу и зонам безопасности. На практике стойки часто бетонируют мельче, чем требует паспорт, а зоны падения закрывают покрытием меньшей толщины, чем нужно для данной высоты.

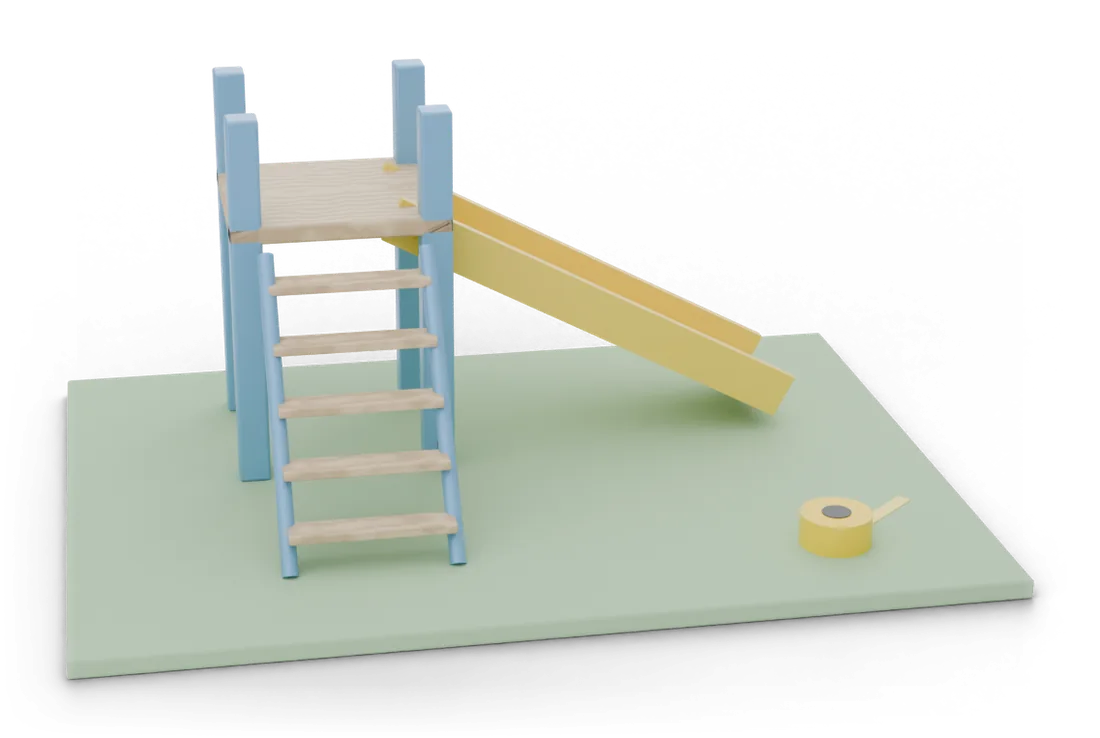

Стойки горок, качелей, турников и спортивных тренажёров должны быть надёжно закреплены в фундаменте. Проверяем закладку стоек, бетонирование, коррозию металла у основания, состояние деревянных элементов, крепления и зазоры. Если оборудование шатается или у опоры видна коррозия, это прямая угроза безопасности детей, и такие дефекты выносим в заключении в первую очередь.

Спортивные залы

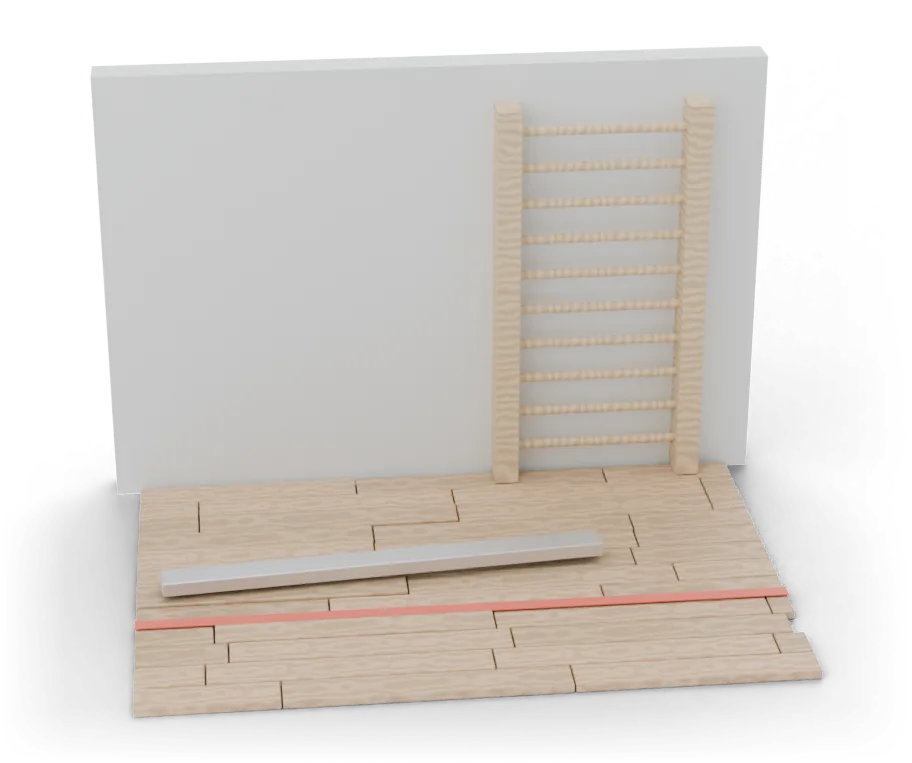

Полы спортзалов страдают от влаги: протечки, сырость основания, отсутствие компенсационных зазоров приводят к вздутию паркета, щелям и скрипу. Мы проверяем ровность пола правилом, влажность основания и древесины, конструкцию пола во вскрытии, зазоры у стен. Заодно смотрим крепление шведских стенок и оборудования к стенам и состояние перекрытия над залом.

Пример из архива

В одном из дел заказчик и подрядчик разошлись в оценке наливного покрытия детской площадки в парке. Перед экспертом поставили шесть вопросов: соответствуют ли объёмы договору и дополнительному соглашению, соответствует ли качество требованиям, какова толщина полиуретанового покрытия и финишного слоя ЭПДМ, какие есть дефекты — отдельно для серого покрытия и цветных участков, нарушена ли технология и каково качество материалов. Толщину слоёв меряли на вырезах в разных зонах, дефекты фиксировали по зонам площадки.

Приёмка площадки: что проверить до подписания актов

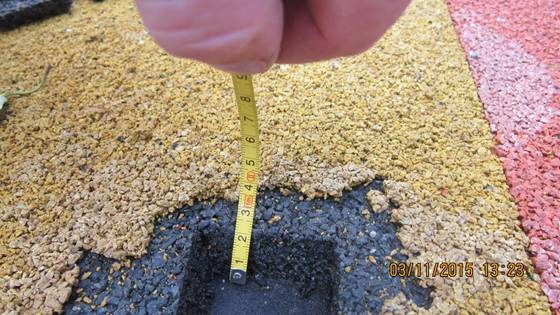

Лучший момент для обследования — приёмка, пока подрядчик ещё на объекте и деньги по контракту ещё в распоряжении заказчика. Мы рекомендуем проверить четыре вещи. Первая — толщина слоёв покрытия, измеренная на вырезах: паспорт материала показывает лишь то, что обещал производитель. Вторая — площади зон с разными покрытиями: их часто округляют в актах в пользу подрядчика. Третья — основание и уклоны: после первого дождя видно, где будет стоять вода. Четвёртая — закладка стоек оборудования и бетонирование: после засыпки покрытием её уже трудно проверить.

Если на приёмке выявлены отклонения, заключение становится основанием для мотивированного отказа от подписания актов или для требования устранить недостатки до оплаты. Это проще и дешевле, чем потом доказывать дефекты в суде. Для крупных объектов удобно пригласить инженера дважды: на этапе основания, до укладки покрытия, и на финальную приёмку — так скрытые работы будут зафиксированы вовремя.

Когда дефекты проявились позже

В гарантийный срок подрядчик обычно ссылается на неправильную эксплуатацию: вандализм, уборку снега техникой, реагенты. Задача инженера — отделить дефекты производства работ от эксплуатационных повреждений. По характеру разрушения, его расположению и состоянию слоёв на вырезах это, как правило, удаётся сделать однозначно, и выводы в заключении опираются на измерения и фото.

Что входит в обследование

Порядок работы

1. 01ЗадачаУточняем вопросы: объёмы, толщина, качество, причины дефектов, безопасность.
2. 02ДокументыКонтракт, смета, акты, проект или схема площадки, паспорта материалов.
3. 03ВыездОсмотр, обмеры площадей, вырезка образцов, вскрытие основания, фото по зонам.
4. 04АнализСравниваем факт с договором, проектом и нормами, считаем объёмы дефектов.
5. 05ЗаключениеОтветы на вопросы, ведомость дефектов по зонам, рекомендации по устранению.
