Обследование металлоконструкций

Что обследуем

Металлический каркас лёгок, быстро монтируется и прощает многое, но у него есть свои уязвимые места: коррозия, ошибки монтажа, ослабленные узлы, потеря устойчивости сжатых элементов. Обследование металлоконструкций отвечает на вопросы, которые возникают у владельцев складов, цехов и торговых зданий: выдержит ли каркас новое оборудование или кран-балку, безопасна ли эксплуатация после многих лет без ремонта, правильно ли смонтирован новый каркас.

Когда нужно обследование

Плановое обследование каркаса нужно перед реконструкцией и расширением, при смене оборудования и технологических нагрузок, перед покупкой или арендой здания, после длительной эксплуатации без обследований. Внеплановое — после снежных зим и аварий, при появлении прогибов, при обнаружении трещин в сварных швах, после пожара, при ударах техники по колоннам.

Новый каркас тоже бывает поводом: когда смонтированные конструкции вызывают сомнения у заказчика или технадзора. В таких случаях проверяем соответствие проекту — сечения, геометрию, качество сварки и болтовых соединений.

Геометрия каркаса

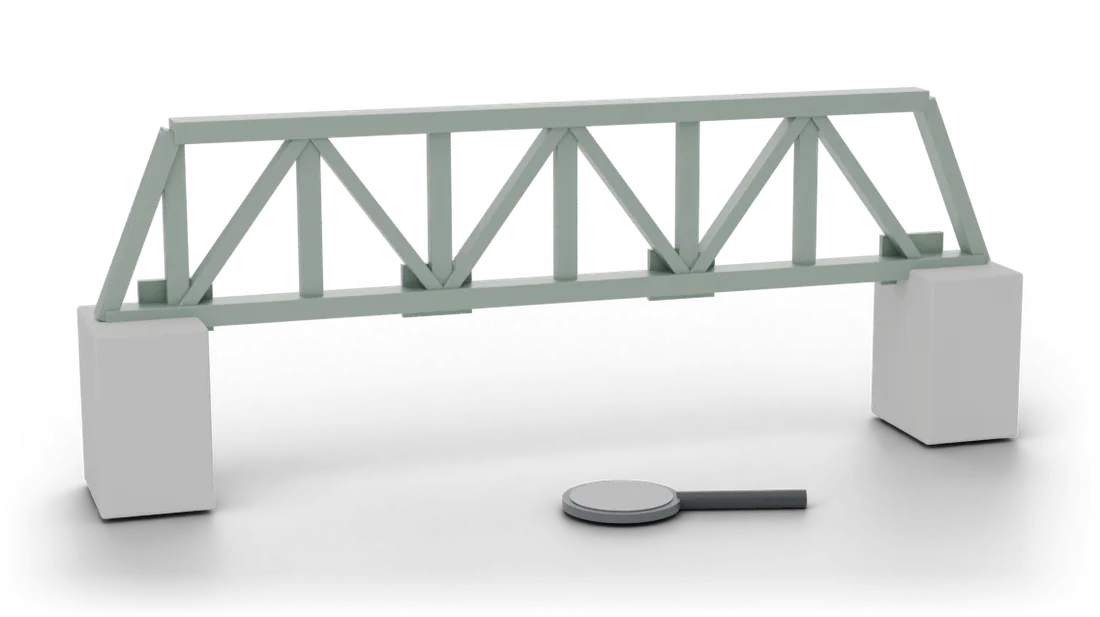

Отклонения колонн от вертикали и прогибы ферм — первое, что мы измеряем. Отклонение создаёт дополнительные изгибающие моменты, которые проектировщик мог и вовсе исключить из расчёта. Используем теодолит 3Т5КП, лазерный нивелир и цифровой уклономер, дальномеры Leica Disto для пролётов и отметок.

Результаты наносим на схему каркаса и сравниваем с допусками. Если отклонения превышают допустимые, проверяем расчётом, как они влияют на несущую способность, и даём рекомендации: рихтовка, дополнительные связи, усиление.

Толщина металла и коррозия

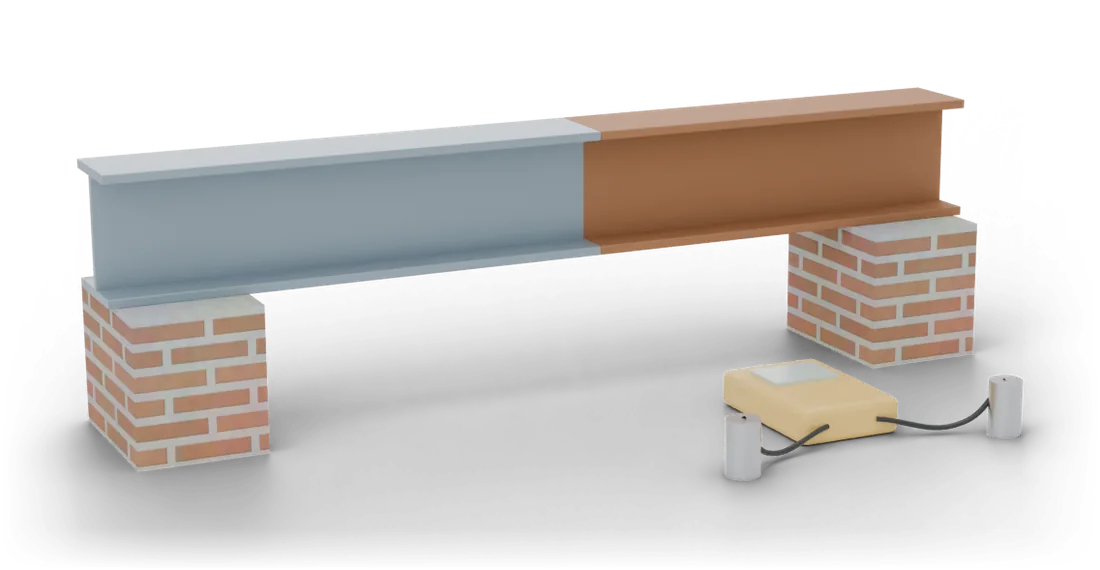

Коррозия уменьшает сечение, а вместе с ним и несущую способность. Глубину коррозии оцениваем ультразвуковым толщиномером «Булат 1S»: он измеряет толщину с одной стороны элемента, без доступа к обратной. Сравниваем результат с сортаментом или проектом и получаем потерю сечения в процентах.

Особое внимание уделяем местам, где скапливается влага: базам колонн у пола, нижним поясам ферм, узлам у кровельных воронок, участкам под протечками. Там коррозия может быть глубокой при внешне умеренной ржавчине. Состояние лакокрасочного покрытия оцениваем отдельно — от него зависит, сколько ещё прослужит металл.

Сварные и болтовые соединения

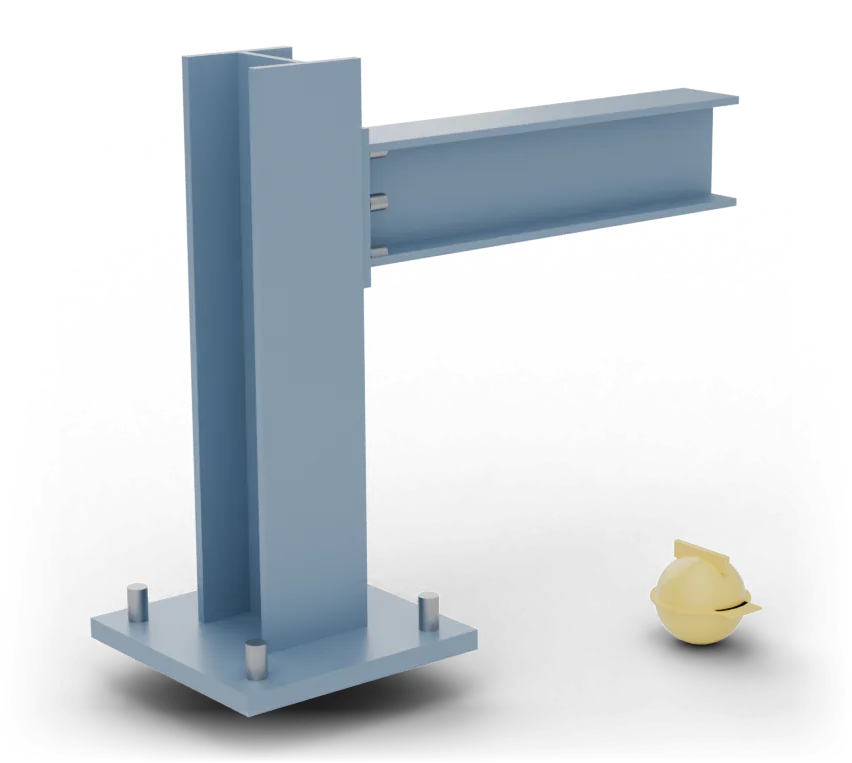

Узлы — самое ответственное место металлического каркаса. Сварные швы проверяем визуально-измерительным контролем: катет и длина шва, непровары, подрезы, поры, трещины. Болтовые соединения — по комплектности, затяжке, состоянию отверстий и прилеганию соединяемых элементов. Отсутствующий болт или незаваренный участок шва иногда незаметен снизу, но существенно снижает прочность узла.

В старых зданиях встречаются клёпаные конструкции: здесь проверяем состояние заклёпок, ослабление и коррозию в зазорах между листами. Для ответственных сварных соединений, где визуального контроля мало, рекомендуем дополнительный неразрушающий контроль швов специализированной лабораторией и указываем это в заключении.

Расчёт и выводы

После обмеров и измерений составляем расчётную модель с фактическими сечениями, отклонениями и потерями металла. Собираем нагрузки: собственный вес, снег с учётом мешков, оборудование, краны. Проверяем элементы на прочность и устойчивость, узлы — на прочность соединений. Результат — категория состояния по ГОСТ 31937-2024 для каждой группы конструкций и рекомендации.

Типичные рекомендации — восстановление антикоррозионной защиты, замена отдельных болтов и доварка швов, установка недостающих связей, усиление элементов накладками, рихтовка колонн. При аварийном состоянии отдельных элементов — срочная разгрузка и временные опоры.

Лёгкие и быстровозводимые здания

Ангары, склады и торговые павильоны из лёгких стальных тонкостенных профилей и сэндвич-панелей строят быстро, но запас прочности у них обычно небольшой. Тонкий металл чувствителен к местной потере устойчивости: полка профиля может смяться под сосредоточенной нагрузкой или при ударе погрузчика. Самые частые проблемы таких зданий — снеговые мешки на кровле у перепадов высот, ослабленные болтовые соединения в коньковых узлах, деформированные связи, коррозия в местах, где панели примыкают к цоколю и собирается конденсат.

Для таких объектов особенно важно проверить фактические сечения: на этапе строительства профили иногда заменяют более лёгкими, а документацию об этом сохраняют редко. Измерение толщины и размеров сечений позволяет пересчитать каркас по факту.

Металл после пожара и ударов

При пожаре сталь быстро теряет прочность, а после остывания элементы остаются искривлёнными. Мы измеряем остаточные прогибы и искривления, оцениваем состояние узлов, сварных швов и болтов, и решаем, какие элементы можно оставить, какие выправить, а какие заменить. Колонны, повреждённые ударом техники, проверяем на местные вмятины и изгиб: даже небольшая вмятина в сжатом элементе снижает его устойчивость.

Порядок работы

1. 01ЗаявкаОписание здания, планируемые нагрузки, фото, проект при наличии.
2. 02ВыездВ течение 1–3 дней: обмеры, геодезия, толщинометрия, контроль узлов.
3. 03Расчёт5–15 дней: расчётная модель, проверка элементов и узлов.
4. 04ВыводыКатегория состояния, допустимые нагрузки, перечень дефектов.
5. 05ЗаключениеРекомендации по ремонту, усилению, антикоррозионной защите.

Из практики

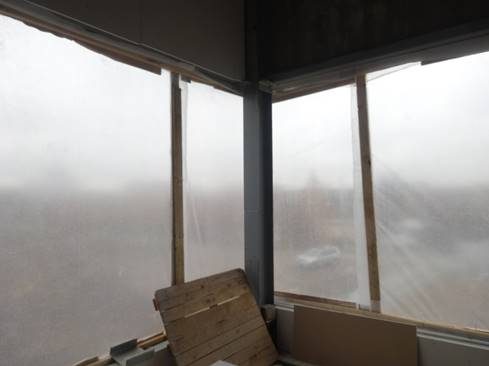

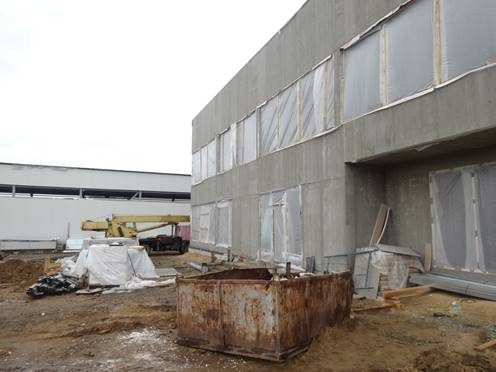

При обследовании металлических колонн нового здания отклонение осей от вертикали превысило допуск при приёмке. Монтаж следовало вести по проекту производства работ с мероприятиями по точности установки и устойчивости конструкций при сборке. В заключении это стало отдельным пунктом с рекомендациями по исправлению.

Стоимость

Обследование покрытия и ферм — от 90 000 ₽, каркаса склада или цеха целиком — от 140 000 ₽. Цена зависит от площади, высоты, наличия кранов, доступа к конструкциям и объёма расчётов. Обследование отдельной конструкции — навеса, рекламной опоры, наружной лестницы или антресоли — стоит дешевле.
