Зачем обследовать вентиляцию
Вентиляция почти всегда спрятана: над подвесным потолком, в шахтах, за коробами. Заказчик видит решётки и слышит работу установки, но о том, как смонтирована система, узнаёт, только когда начинаются проблемы: в помещении душно, на кухне кафе дым, система шумит, в санузлах сыро, а на стенах плесень. В этот момент важно понять, ошибка в проекте, в монтаже или в эксплуатации, и что именно исправлять.
Обследование заказывают, когда:
- система работает плохо — духота, запахи, шум, конденсат;
- нужно принять работы у подрядчика и проверить соответствие проекту;
- спор с подрядчиком по качеству и объёму смонтированной системы;
- в жилом доме нет тяги во вентканалах, запахи от соседей, сырость и плесень;
- реконструкция и смена назначения — например, офис под кафе с кухней;
- дымоход котла или печи вызывает вопросы по тяге и состоянию.
Типичные нарушения монтажа
Что мы чаще всего находим

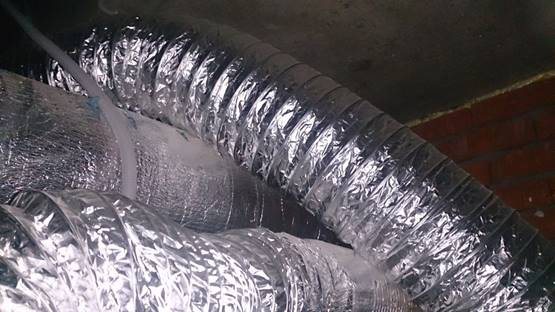

Самое распространённое нарушение — замена жёстких воздуховодов из оцинкованной стали на гибкую гофрированную трубу. Гофра дешевле и быстрее в монтаже, но снижает скорость потока, шумит, хуже изолирует звук и требует регулярной чистки. Второе — воздуховоды без собственных креплений, уложенные на каркас подвесного потолка: они провисают, перекручиваются, деформируют потолок. Третье — стыки, замотанные монтажной лентой без герметизации. Четвёртое — решётки, установленные мимо проектных мест, из-за чего воздух распределяется неравномерно.

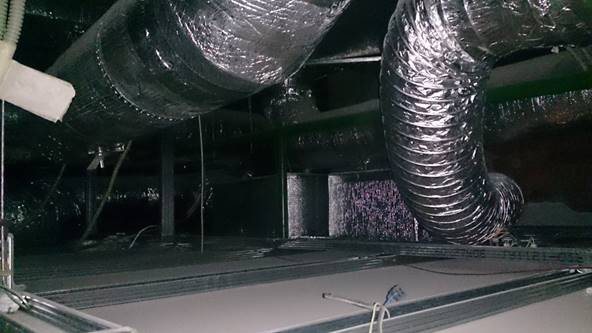

Эти нарушения редко видны при сдаче работ: подвесной потолок закрыт, установка включается, решётки на месте. Обнаруживаются они только при вскрытии потолка и сверке трасс с проектом. Поэтому мы всегда открываем потолок в нескольких точках и проходим доступные участки системы целиком. Каждое найденное отступление фиксируем на фото с привязкой к плану помещения и к листу проекта, чтобы подрядчику было ясно, где и что исправлять, а заказчику — как проверить исправление при повторной приёмке.
Два кейса из архива
В нашем архиве два похожих дела. В первом заказчик усомнился в качестве вентиляции в помещении. Эксперт изучил проект, осмотрел воздуховоды над подвесным потолком и сверил решётки с проектом. Выяснилось: по проекту воздуховоды из оцинкованной стали, а фактически большое их количество смонтировано гофрой; решётки стоят мимо проектных мест; воздуховоды лежат на креплениях подвесного потолка без собственных подвесов; вытяжной зонт отключён; соединения выполнены монтажной лентой без герметичности.
Во втором деле — столовая в бизнес-центре — картина повторилась, но с важным дополнением: незакреплённые, перекрученные воздуховоды касались оголённых неизолированных проводов. В рекомендациях — выполнить систему по проекту, закрепить воздуховоды, изолировать проводку в местах контакта, провести испытания на герметичность и передать заказчику паспорта оборудования.
Кухни кафе, столовых и ресторанов
Вентиляция кухни — самая нагруженная часть системы общественного здания. Над плитами и жарочными шкафами нужен работающий вытяжной зонт, подключённый к вытяжной системе, а воздуховоды должны выдерживать жир, копоть и высокую температуру. Отключённый зонт, гофра в вытяжке, негерметичные стыки — это дым и запах в зале, жир в пространстве над потолком и повышенный пожарный риск. При обследовании кухни мы проверяем подключение зонтов, материал и герметичность вытяжных воздуховодов, крепления, расстояния до других систем и проводки, а также доступ для чистки.
Смена назначения помещения
Когда офис переделывают под кафе, магазин под фитнес-клуб или склад под производство, требования к вентиляции резко меняются. Существующая система часто рассчитана на совсем другой воздухообмен, а шахты и проходы через перекрытия — на другие сечения. Мы обследуем существующую систему, оцениваем, что можно сохранить, и параллельно смотрим конструкции: где можно прорезать новые отверстия в перекрытиях и стенах под воздуховоды и выдержат ли они установку на кровле.
Вентканалы жилых домов
В многоквартирных и частных домах естественная вентиляция работает через вентканалы в стенах и шахты на чердаке и кровле. Тяга пропадает, когда канал перекрыт при ремонте, разрушен, засорён или когда жильцы установили на вытяжку мощный вентилятор, который передавливает соседние квартиры. Мы проверяем тягу анемометром, осматриваем каналы и шахты на чердаке и кровле, ищем следы самовольных изменений. Для дома в целом это часть обследования перед капремонтом.
Дымоходы и шахты на кровле
Кирпичные вентиляционные шахты и дымовые трубы на кровле разрушаются от мороза и влаги: выкрашиваются швы, появляются трещины, ржавеют фартуки примыкания. Через такие места вода попадает на чердак, в стропила и утеплитель. Мы оцениваем кладку, примыкания к кровле, оголовки и зонты, а для дымоходов котлов и печей — состояние каналов и их соответствие оборудованию.
Что входит в обследование
| Этап | Что делаем |
|---|---|
| Документы | Изучаем проект, схему системы, требования к материалам, паспорта оборудования |
| Осмотр | Вскрываем подвесной потолок в нескольких точках, проходим доступные участки трасс |
| Сверка | Сравниваем трассы, сечения, материал, положение решёток и оборудования с проектом |
| Крепления и стыки | Проверяем подвесы, опоры, герметизацию соединений, контакт с другими системами |
| Работа системы | При необходимости замеряем скорость воздуха анемометром |
| Заключение | Отступления от проекта, их последствия, рекомендации по исправлению |
Почему важна герметичность
Негерметичные стыки — это потеря расхода воздуха, шум и подсос пыли из пространства над потолком. Для кухонной вытяжки ещё и риск: жир и копоть оседают в пространстве над потолком. Правила монтажа требуют испытывать систему на герметичность по частям до закрытия потолков. Если такие испытания пропущены, а стыки замотаны лентой, мы указываем это в заключении и рекомендуем испытания после исправления.
Порядок работы
- 01ЗадачаЧто беспокоит: работа системы, качество монтажа, соответствие проекту, спор с подрядчиком.
- 02ДокументыПроект, исполнительные схемы, акты, паспорта оборудования.
- 03ВыездВскрытия потолка, осмотр трасс и оборудования, замеры, фото.
- 04АнализСверка с проектом и правилами монтажа, оценка последствий.
- 05ЗаключениеПеречень нарушений с фото, рекомендации, ответы на вопросы заказчика.
Что подготовить
- Проект вентиляции и исполнительные схемы
- Договор, смету и акты на монтаж
- Паспорта установки и оборудования
- Доступ к пространству над подвесным потолком, в венткамеру, на кровлю
Вопросы и ответы
Можно ли заменить стальные воздуховоды гофрой?
Только если это предусмотрено проектом. Самовольная замена ухудшает работу системы и считается отступлением от проекта.
Как проверить вентиляцию без разборки потолка?
Часть выводов можно сделать по работе системы и замерам, но для сверки с проектом потолок вскрывают в нескольких точках. После осмотра плиты возвращают на место.
Вы проектируете вентиляцию?
Мы обследуем смонтированные системы и даём рекомендации. Проект исправления выполняет проектная организация на основе нашего заключения.
Сколько стоит экспертиза вентиляции?
Стоимость уточним по задаче: она зависит от площади, числа систем и объёма вскрытий.
Подойдёт ли заключение для претензии к подрядчику?
Да. В нём перечислены отступления от проекта с фото и привязкой к планам, поэтому его используют в претензии и в суде.
Что делать, если подрядчик уже закрыл потолки?
Это частая ситуация. Плиты подвесного потолка снимаются без повреждений, а в гипсокартонных потолках используем ревизионные люки или делаем небольшие вскрытия, которые потом закрывают.
