Расчёт нагрузок на перекрытие, балки и каркас

Когда нужен расчёт нагрузок

Любая конструкция рассчитана проектировщиком на определённую нагрузку. Пока здание эксплуатируется по назначению, запаса хватает. Вопрос возникает, когда нагрузка меняется: в офис ставят архив с плотными стеллажами, в квартире планируют ванну на подиуме или аквариум, на кровлю торгового центра — вентиляционные установки, в цехе подвешивают кран-балку, на чердаке устраивают мансарду. Ещё один повод — изменение самой конструкции: проём в плите, вырезанная часть стены, снятая перегородка, которая фактически работала как опора.

В таких случаях нужен поверочный расчёт: он показывает, сколько ещё может нести конструкция в её нынешнем состоянии. Обращение к проекту даёт только часть ответа — реальная прочность бетона, фактические сечения и состояние узлов часто отличаются от проектных, а для старых зданий проект зачастую утерян.

Что учитываем в расчёте

Расчёт начинается со сбора нагрузок. Постоянные — собственный вес конструкций, полов, перегородок, утеплителя, кровли. Временные — люди, мебель, оборудование, складируемые материалы. Особые — снег и ветер для кровли и фасадных элементов, вибрация и динамика от работающих машин. Для каждого вида нагрузки важна и величина, и способ передачи: распределённая по площади, сосредоточенная в точке опоры, подвешенная снизу.

Снег и кровля

Для кровли расчётный случай часто задаёт снег. Он ложится неравномерно: у парапетов, перепадов высот и надстроек образуются снеговые мешки, где нагрузка в разы больше, чем на ровном скате. Если на кровлю ставят оборудование, оно само становится препятствием, у которого копится снег. Мы учитываем это в схеме нагрузок и проверяем стропила, прогоны, фермы и узлы их опирания.

Оборудование на перекрытии

Вентустановка, чиллер, сейф или станок передают нагрузку через опоры. Для плиты перекрытия это сосредоточенные силы, и проверять приходится как прочность плиты в зоне опор, так и прогиб в пролёте. Часто решение находится без усиления: достаточно правильно расположить оборудование или поставить его на раму, которая распределит нагрузку на балки и стены.

Типичные ошибки при изменении нагрузок

Чаще всего проблемы создают решения, которые кажутся мелкими. Толстая выравнивающая стяжка с тёплым полом добавляет плите заметный вес на каждый квадратный метр. Кирпичная перегородка, поставленная посреди пролёта, нагружает плиту линейной нагрузкой, которая в проекте отсутствовала. Демонтаж «лёгкой» стены в старом доме иногда снимает опору с деревянной балки перекрытия. Кондиционеры и антенны на кровле крепят к стропилам без проверки узлов.

Последствия проявляются постепенно: трещины в потолке вдоль плит, прогиб, перекос дверных коробок этажом ниже. Расчёт до начала работ стоит гораздо дешевле, чем усиление после того, как дефекты уже появились, поэтому лучше проверять нагрузку на этапе планирования.

Обследование перед расчётом

Без данных о фактическом состоянии расчёт превращается в упражнение на бумаге. Поэтому перед расчётом инженеры выезжают на объект и собирают исходные данные.

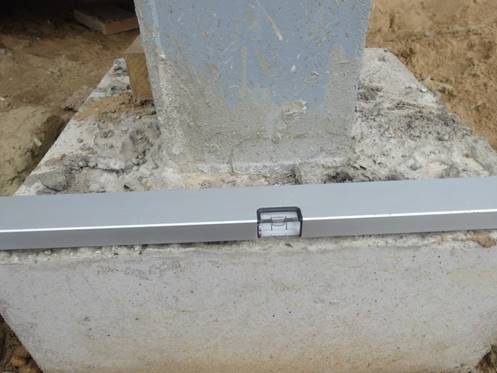

Особое внимание — узлам. Балка может иметь большой запас прочности в пролёте, но опираться на кладку площадкой в несколько сантиметров. Кронштейн для подвески оборудования может выдержать груз, а анкеры в старом бетоне — нет. Поэтому в расчёте проверяем всю цепочку передачи нагрузки: от точки приложения до фундамента.

Если обследование уже выполнено и есть свежее заключение, используем его данные и при необходимости выполняем только дополнительные замеры.

Порядок работы

1. 01ЗадачаОписываете, какая нагрузка появится и где. Присылаете паспорт оборудования, план, фото.
2. 02ВыездВ течение 1–3 дней: обмер, измерение прочности и армирования, осмотр узлов.
3. 03Сбор нагрузокСоставляем расчётную схему с учётом всех нагрузок и их сочетаний.
4. 04РасчётПроверяем прочность, прогибы, узлы. Если запаса мало — подбираем усиление.
5. 05ЗаключениеДопустимая нагрузка, условия размещения, решения по усилению.

Что получите

Если требуется усиление, в заключении указываем принципиальное решение: металлическая обойма, дополнительная балка, подведение стоек, рама для распределения нагрузки, обрамление проёма. По этим данным проектировщик выпускает рабочие чертежи, а подрядчик — смету. Если нагрузка допустима без усиления, указываем условия: где именно разместить оборудование, на какие опоры его поставить, какую стяжку можно сделать и какие ограничения действуют при эксплуатации. Эти условия стоит передать подрядчику и сохранить вместе с документами на помещение.

Из практики

В примере с проёмом квартиры на двух уровнях объединили, вырезав часть монолитного перекрытия. По итогам обследования разработали решения по заделке проёма, а работы по бетонированию выполнили по проекту производства работ.

Стоимость

Цена зависит от числа проверяемых конструкций, сложности схемы и объёма обследования. Расчёт под одно оборудование на перекрытии стоит заметно дешевле, чем проверка каркаса склада под кран-балку. После описания задачи и фото инженер назовёт сумму и срок.
