Обследование промышленных зданий и сооружений

Зачем обследуют промышленные объекты

Промышленное здание работает в тяжёлом режиме: крановые и вибрационные нагрузки, агрессивные среды, перепады температур, удары техники. Конструкции изнашиваются быстрее, а цена отказа выше — это остановка производства и угроза людям. Обследование заказывают в таких ситуациях:

• плановая оценка состояния для безопасной эксплуатации и планирования ремонтов;
• реконструкция и техперевооружение — новое оборудование, краны, антресоли, увеличение нагрузок на перекрытия и покрытие;
• покупка или аренда производственно-складского комплекса;
• деформации — отклонения колонн, прогибы ферм и балок, трещины в фундаментах под оборудованием;
• приёмка работ и споры с подрядчиком по объёму и качеству строительства;
• последствия аварий — пожар, удар техникой, перегруз кровли снегом.

Что обследуем

Каркас и подкрановые пути

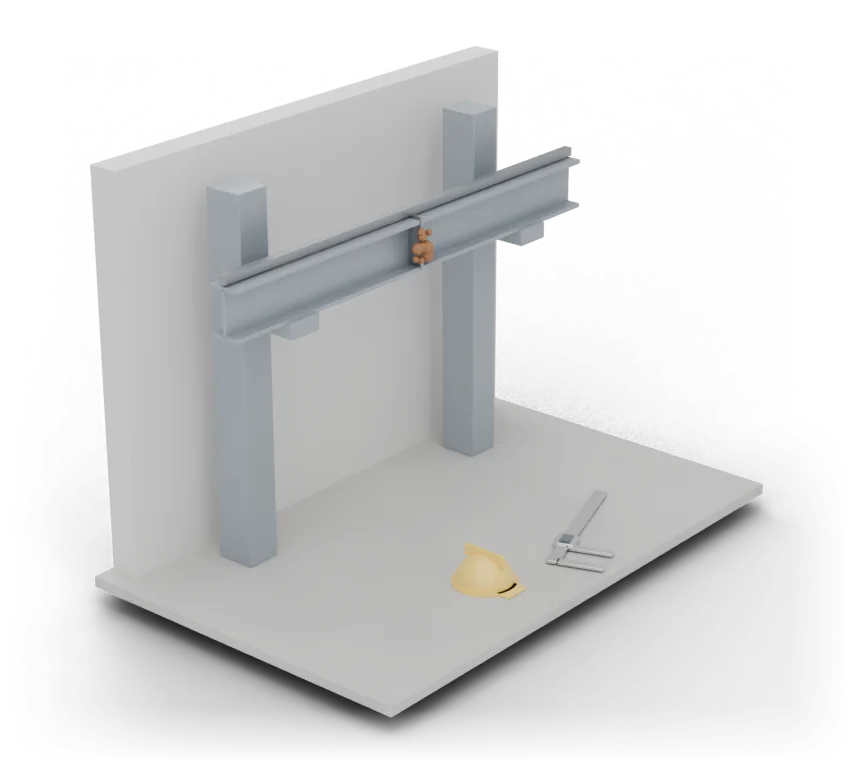

Металлические колонны проверяем на отклонения от вертикали, коррозию, повреждения от ударов техники, состояние баз и анкерных болтов. Подкрановые балки — на прогибы, износ рельса, ослабление креплений, трещины в сварных швах и стенке у опор. Железобетонные колонны и ригели — на прочность бетона, трещины, оголение и коррозию арматуры. Отклонения меряем тахеометром и нивелиром, результаты сравниваем с допусками и закладываем в расчёт.

Покрытие и фермы

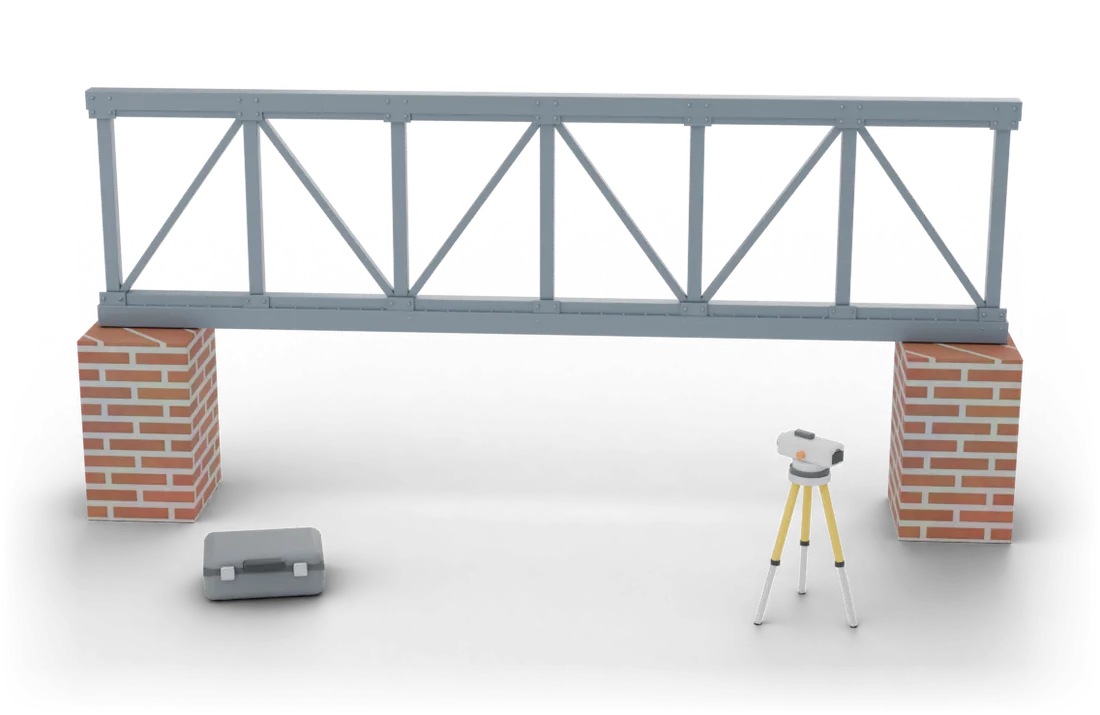

Фермы и балки покрытия больших пролётов — самые ответственные элементы здания. Мы оцениваем прогибы, искривления сжатых стержней, состояние узловых соединений и опорных узлов, связи покрытия. Отдельно проверяем нагрузки: дополнительная кровля, утеплитель, подвешенное оборудование, снеговые мешки у перепадов высот. Если покрытие переоборудуют под солнечные панели или вентиляционные установки, без поверочного расчёта ферм решение принимать рискованно.

Фундаменты под оборудование

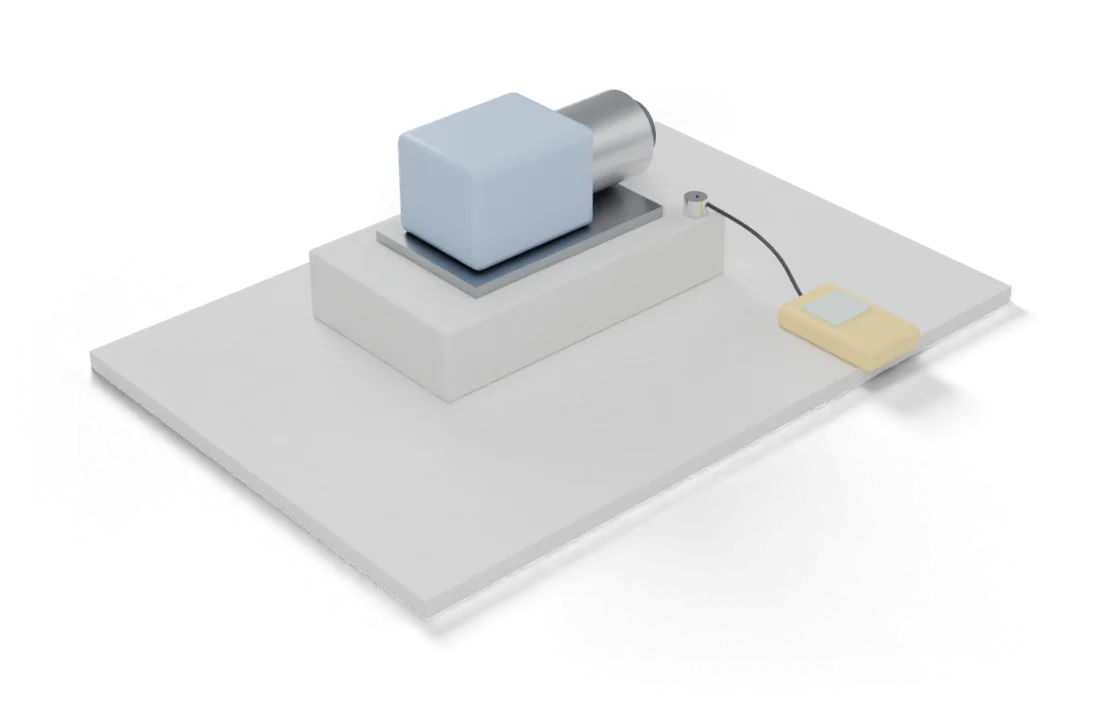

Фундаменты под станки, прессы, компрессоры и насосы работают на динамические нагрузки. Типичные проблемы — трещины, разрушение бетона у анкеров, осадка и крен, передача вибрации на каркас здания. Мы проверяем фундамент, его связь с полом и соседними конструкциями и даём вывод, нужно ли усиление или виброизоляция.

Полы, стены, ограждающие конструкции

Промышленные полы проверяем на прочность бетона, толщину, трещины, отслоение покрытия, просадки. Стены из сэндвич-панелей, профлиста или кирпича — на крепления, деформации, протечки стыков. Для неотапливаемых складов важна вентиляция кровли и следы конденсата на металле.

На складах с высотными стеллажами отдельно смотрим пол под стойками: точечные нагрузки от стоек и удары погрузчиков дают трещины и сколы плиты пола, а сами стойки получают вмятины, которые снижают их несущую способность. Такие повреждения фиксируем по каждой ячейке, где они найдены, и указываем, какие стойки заменить сразу.

Территория: дороги, площадки, сети

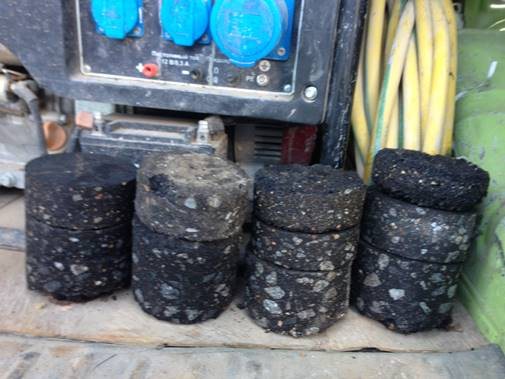

Обследование промышленного объекта часто выходит за стены здания. Внутриплощадочные дороги разрушаются от тяжёлой техники: мы отбираем керны асфальтобетона, проверяем толщину и состав слоёв, основание и водоотвод. В нашем архиве — дорога на заводской территории, где щебёночное основание уложили без расклинки, а водоотвода вообще нет: отсюда просадки и впадины. Наружные сети — теплотрассы, канализацию, ливнёвку — проверяем на соответствие актам: в одном из кейсов часть работ и материалов по тепловым сетям, предъявленных к оплате, на объекте подтвердить было нельзя.

Типичные дефекты промышленных зданий

Примеры с объектов

Металл и железобетон: на что смотрим в первую очередь

Металлические каркасы складов и цехов чаще всего страдают от коррозии в зонах протечек и конденсата, у баз колонн, засыпанных грунтом или залитых полом, и в узлах, где скапливается пыль и влага. Второй типичный источник проблем — монтажные отклонения: колонны, смонтированные с отклонением от вертикали сверх допуска, создают дополнительный изгиб и перегружают фундамент с одной стороны. В нашем архиве — административно-бытовой корпус, где отклонение осей колонн длиной 4–8 м превысило 10 мм; для таких случаев рекомендуем исполнительную съёмку и расчёт с фактической геометрией.

Сборный железобетон старых промышленных зданий — фермы, балки, плиты покрытия, колонны — со временем теряет защитный слой, арматура корродирует и разрывает бетон. Особенно опасны продольные трещины вдоль рабочей арматуры и разрушения опорных узлов плит покрытия. Такие дефекты фиксируем с привязкой к осям, оцениваем потерю сечения арматуры и даём решение: ремонт защитного слоя, обоймы, дополнительные опорные столики или замена элементов.

Реконструкция и новое оборудование

При техперевооружении заказчику важно заранее знать, выдержит ли здание новую нагрузку. Типичные вопросы: можно ли подвесить к фермам кран-балку или воздуховоды, поставить на перекрытие антресоль или тяжёлый станок, заменить кран на более грузоподъёмный, разместить на кровле вентиляционные установки. Мы обследуем конструкции на пути нагрузки — от точки приложения до фундамента — и выполняем поверочный расчёт. Если запаса нет, предлагаем варианты усиления, которые проектировщик сможет взять в работу.

Работа на действующем производстве

Останавливать цех ради обследования обычно нельзя. Мы согласуем график с главным инженером площадки, проходим инструктаж и работаем по допуску, используем подъёмники и вышки предприятия или привозим свои. Зоны под кранами и у работающего оборудования обследуем в окна, когда их можно безопасно вывести из работы. Вскрытия и отбор проб согласуем заранее.

Порядок работы

1. 01ЗадачаЦель обследования, планируемые нагрузки, режим работы цеха и оборудования.
2. 02ДокументыПроект, исполнительная документация, паспорта кранов, журналы ремонтов, прежние заключения.
3. 03ОбследованиеОсмотр, геодезия, приборные измерения, вскрытия, отбор проб, шурфы у фундаментов.
4. 04РасчётПоверочные расчёты каркаса, ферм, подкрановых балок и фундаментов под фактическое состояние.
5. 05ЗаключениеКатегория состояния, ведомость дефектов, рекомендации, очерёдность и ориентировочные объёмы работ.
