Задача
Проверить отклонение осей металлических колонн от вертикали и оценить возможную потерю несущей способности каркаса.
Что выявили
- Отклонение осей колонн от вертикали в верхнем сечении при длине колонн от 4000 до 8000 мм превышает 10 мм — сверх предельных отклонений при приёмке.
- Монтаж вёлся без должного контроля точности установки по проекту производства работ.
Почему это важно
Расчёт каркаса предполагает строго вертикальную ось колонны. Отклонение создаёт эксцентриситет приложения сил и дополнительные изгибающие моменты. Момент передаётся на стакан фундамента, давление на грунт под подошвой становится неравномерным, а это может привести к деформациям здания.
Рекомендации
По окончании монтажа выполнить исполнительную съёмку каркаса, проверить расчётом геометрию и дополнительные усилия и при необходимости рассчитать усиление фундаментов.

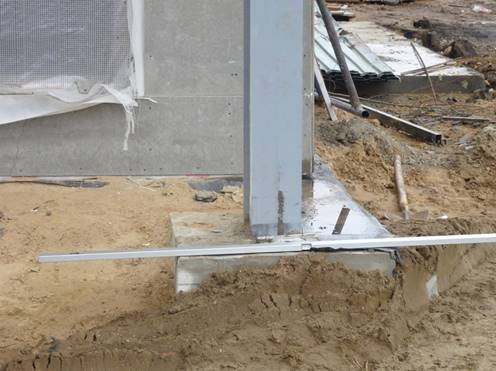

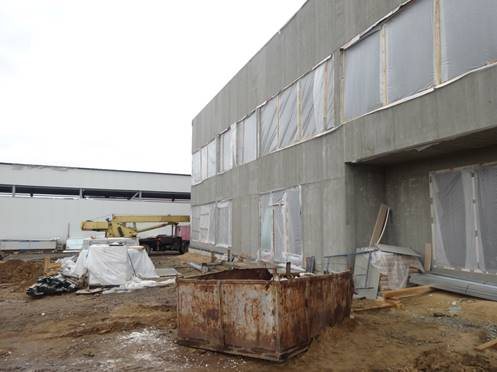

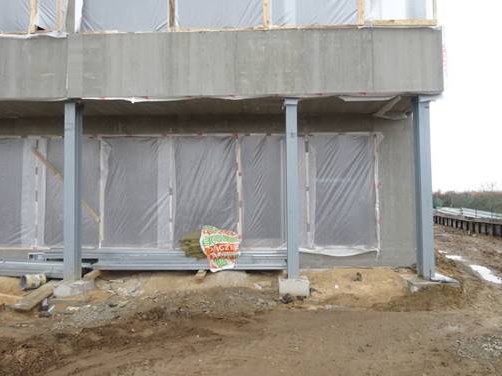

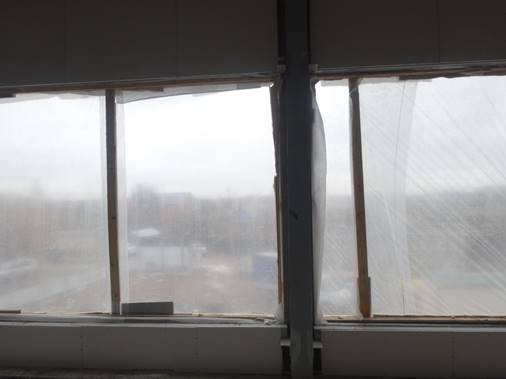

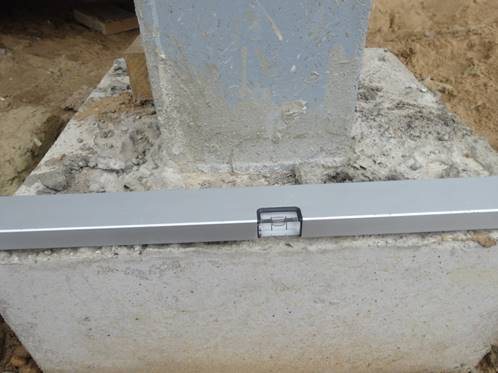

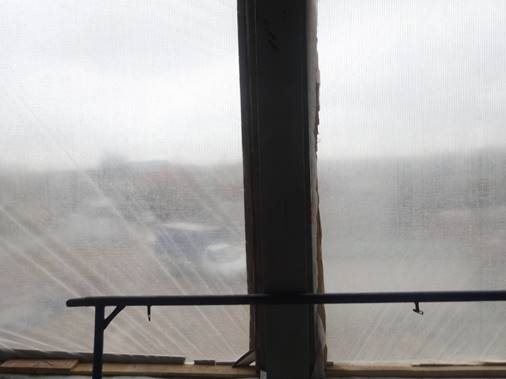

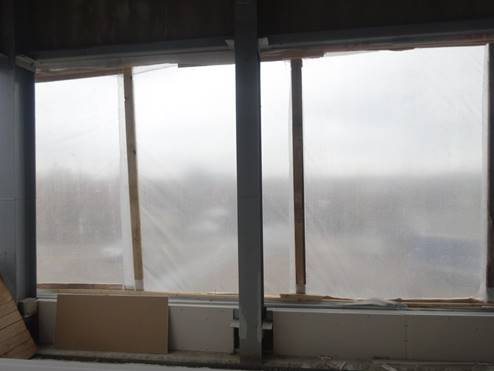

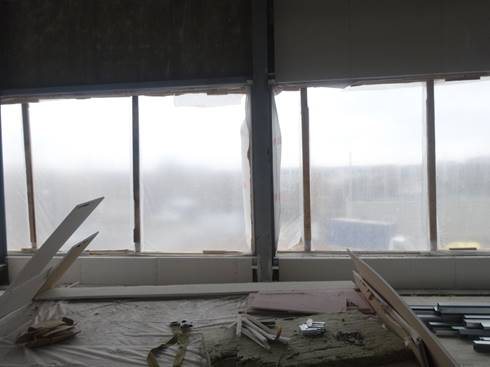

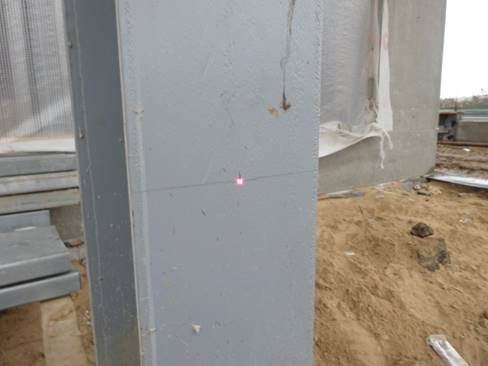

Фото с объекта
